在当今数字世界的底层，芯片处理器架构如同城市的基础设施，默默支撑着从智能手机到超级计算机的一切智能设备。

而在这片技术疆域中，Arm架构以其卓越的能效比和灵活的授权模式，已成为移动计算、物联网乃至服务器领域的绝对主导者。

对于每一位芯片从业者而言，深入理解Arm架构不仅是掌握核心技术的关键，更是通往高端芯片设计殿堂的必经之路。

一、微架构基础：处理器的“内部引擎”

要真正理解一款处理器，必须深入其微架构——这是决定性能、功耗和面积（PPA）的核心设计层。微架构如同汽车的发动机设计，相同的指令集架构（ISA）可以通过不同的微架构实现，产生截然不同的性能表现。

流水线技术：性能的加速器

现代处理器普遍采用流水线设计，将指令执行过程分解为多个阶段，如同工厂的装配线。Arm处理器的流水线深度从早期的3级发展到如今的15级甚至更深。更深的流水线可以提高时钟频率，但也带来了分支预测失误的惩罚增加。课程中详细解析了流水线中的关键问题：结构冒险、数据冒险和控制冒险，以及如何通过 forwarding、stalling 和分支预测等技术解决这些问题。

缓存层次：数据的“快速通道”

处理器与主内存之间的速度差距日益增大，缓存成为缓解这一瓶颈的关键。Arm架构通常采用多级缓存设计：

• L1缓存：分指令缓存（I-Cache）和数据缓存（D-Cache），速度最快，容量最小

• L2缓存：统一缓存，容量较大，为多个核心共享或私有

• L3缓存：更大容量，通常为整个处理器集群共享

缓存的一致性问题（Cache Coherence）在多核系统中尤为关键，MESI协议及其变体确保了多个核心看到一致的内存视图。

分支预测：智能的“导航系统”

现代处理器的深度流水线使得分支预测失误代价高昂。Arm处理器采用复杂的分支预测器组合：

• 方向预测器：预测分支是否发生

• 目标地址预测器：预测分支目标地址

• 返回地址栈（RAS）：专门处理函数返回

先进的预测器如TAGE（Tagged Geometric History Length）和感知器预测器，通过机器学习方法大幅提升了预测准确率。

二、Armv8-A/Armv9-A：架构演进与创新

Armv8-A：64位时代的奠基者

Armv8-A架构的推出标志着Arm全面进入64位时代，带来了革命性的变化：

1. AArch64执行状态

• 31个通用寄存器（X0-X30），均为64位

• 独立的程序计数器（PC）和栈指针寄存器（SP）

• 精简而规整的指令编码，提高解码效率

2. 异常模型升级

• 引入异常级别（EL0-EL3），实现硬件级别的权限隔离

• EL0：用户模式

• EL1：操作系统内核

• EL2：虚拟机监控程序

• EL3：安全监控程序

3. 内存管理革新

• 支持48位虚拟地址空间（可扩展至52位）

• 两种地址转换方案：TBI（Top Byte Ignore）和MTE（Memory Tagging Extension）

• 改进的TLB结构和页面大小支持

Armv9-A：面向未来的架构

Armv9在v8基础上进行了全面增强，重点关注安全性、AI和专用计算：

1. 机密计算架构（CCA）

• 领域管理扩展（RME）：引入“领域”这一新的安全隔离粒度

• 实时内存加密：保护数据在使用中的安全

• 硬件强制隔离：防止侧信道攻击

2. 可扩展向量扩展（SVE2）

• 向量长度无关（VLA）编程模型：代码无需针对特定向量长度重写

• 支持128位至2048位的可变向量长度

• 增强的矩阵操作指令，优化AI推理性能

3. 增强的推测侧信道防御

• 细粒度分支预测器隔离

• 安全推测机制，防止Spectre类攻击

• 内存禁用推测执行控制

三、从处理器到SoC：系统级视角

现代芯片设计早已超越单个处理器的范畴，进入SoC（系统级芯片）时代。一个典型的Arm-based SoC包含：

异构计算集群

• 高性能大核（如Cortex-X系列）：处理突发重负载

• 能效小核（如Cortex-A系列）：日常轻负载，优化能效

• 专用加速器：NPU、GPU、DSP等

一致性互连

• AMBA CHI（Coherent Hub Interface）：最新的一致性互连协议

• 支持多主设备、多从设备的全一致性

• 分层式拓扑结构，优化延迟和带宽

系统级功耗管理

• 动态电压频率调整（DVFS）

• 电源域和时钟域分区

• 高级功耗状态管理（如CPU、集群、芯片级休眠）

四、学习路径与实践建议

对于希望深入掌握Arm架构的技术人员，我们建议以下学习路径：

第一阶段：基础夯实

1. 深入理解计算机体系结构基本原理

2. 掌握Arm指令集架构（特别是A64指令集）

3. 学习微架构关键概念：流水线、缓存、分支预测

第二阶段：架构深入

1. 研究Armv8-A/v9-A架构规范

2. 理解异常处理、内存管理、多核同步等高级主题

3. 学习性能分析与优化方法

第三阶段：系统集成

1. 掌握SoC架构设计原理

2. 学习AMBA总线协议（AXI、ACE、CHI）

3. 了解系统级验证和调试方法

实践建议

• 使用QEMU或Arm固定虚拟平台（FVP）进行实验

• 学习使用Arm DS-5或Streamline性能分析工具

• 参与开源项目如Linux内核的Arm架构相关开发

• 关注Arm官方技术文档和社区资源



结语

Arm处理器架构的演进史，正是整个计算产业向高效能、低功耗、专用化发展的缩影。从微架构的基础原理到前沿的v9架构特性，从单个处理器核心到复杂的SoC系统，每一层技术都蕴含着深厚的设计智慧。

对于芯片从业者而言，系统学习Arm架构不仅是为了掌握一项具体技术，更是为了培养面对复杂系统时的分析能力和设计思维。在算力成为核心生产力的今天，深入理解处理器架构，意味着掌握了开启未来计算世界的钥匙。

无论你是芯片设计工程师、嵌入式开发者，还是计算机体系结构的研究者，深入Arm架构的学习之旅都将为你的技术生涯注入持久的动力。在这个快速演进的技术领域，持续学习不是选择，而是必然——而掌握核心架构知识，正是这趟旅程中最坚实的起点。

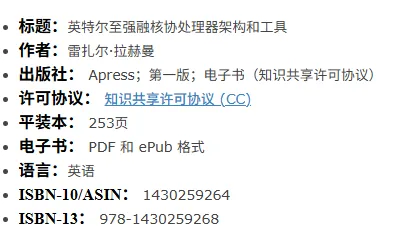

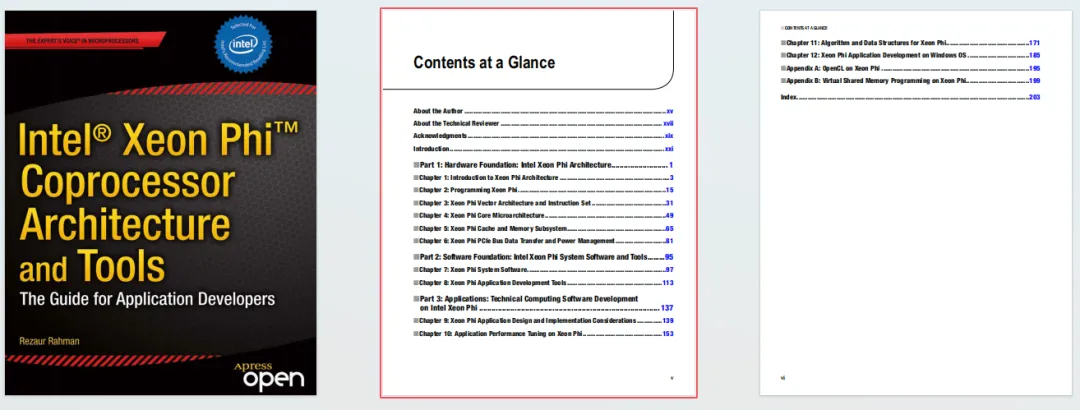

免费领取！《英特尔至强Phi辅助处理器架构与工具》
